Газораспределительный механизм двигателя

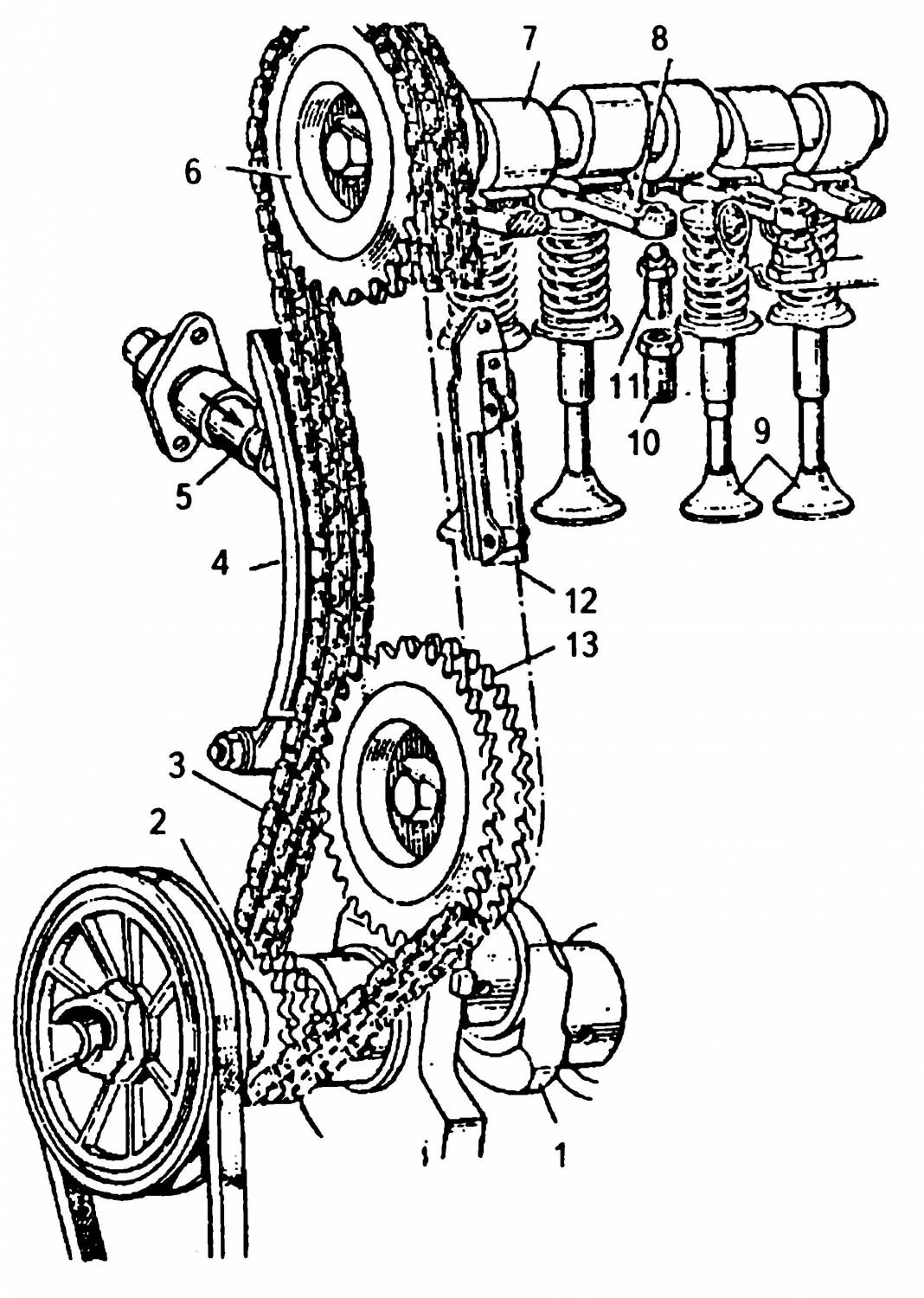

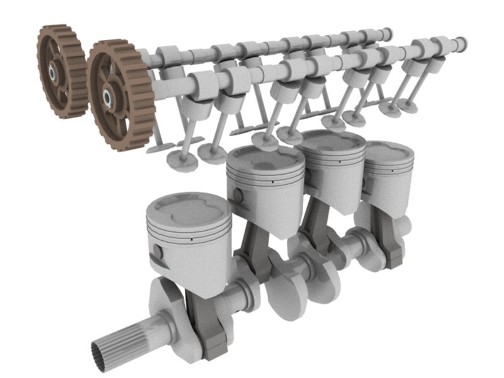

| Газораспределительный механизм служит для своевременного впуска в камеры сгорания горючей смеси (карбюраторные и газосмесительные двигатели) или воздуха (дизельные двигатели) и выпуска из них отработавших газов. Газораспределительные механизмы различают по расположению клапанов в двигателе. Они могут быть с верхним (в головке цилиндров) и нижним (в блоке цилиндров) расположением клапанов. Наиболее распространен газораспределительный механизм с верхним расположением клапанов, что облегчает доступ к клапанам для их обслуживания, позволяет получить компактную камеру сгорания и обеспечить лучшее наполнение ее горючей смесью или воздухом.  Газораспределительный механизм состоит из: • распределительного вала; • механизма привода распределительного вала; • клапанного механизма. Работу газораспределительного механизма рассмотрим на примере двигателя с V-образным расположением цилиндров. Распределительный вал находится в «развале» блока двигателя, то есть между его правым и левым рядами цилиндров, и приводится во вращение от коленчатого вала через блок распределительных шестерен. При цепном или ременном приводе вращение распределительного вала осуществляется с помощью соответственно цепной или зубчатой ременной передачи.  При вращении распределительного вала кулачок набегает на толкатель и поднимает его вместе со штангой. Верхний конец штанги надавливает на регулировочный винт, установленный во внутреннем плече коромысла. Коромысло, проворачиваясь на своей оси, наружным плечом нажимает на стержень клапана и открывает отверстие впускного или выпускного клапана в головке цилиндров строго в соответствии с фазами газораспределения и порядком работы цилиндров. Под фазами газораспределения понимают моменты начала открытия и конца закрытия клапанов, которые выражаются в градусах угла поворота коленчатого вала относительно мертвых точек. Фазы газораспределения подбирают опытным путем в зависимости от числа оборотов двигателя и конструкции впускных и выпускных патрубков. Заводы-изготовители указывают фазы газораспределения для своих двигателей в виде таблиц или диаграмм. Правильность установки газораспределительного механизма определяется по установочным меткам, которые располагаются на распределительных шестернях или приводном шкиве блока цилиндров двигателя. Отклонение при установке фаз приводит к выходу из строя клапанов или двигателя в целом. Постоянство фаз газораспределения сохраняется только при соблюдении регламентируемого теплового зазора в клапанном механизме данной модели двигателя. Нарушение величины этого зазора приводит к ускоренному износу клапанного механизма и потери мощности двигателя. Последовательность чередования одноименных тактов в различных цилиндрах называется порядком работы цилиндров двигателя, который зависит от расположения цилиндров и конструктивного исполнения коленчатого и распределительного валов. У четырехцилиндровых однорядных двигателей такты чередуются через 180° и порядок работы цилиндров может быть 1—3—4—2 (АЗЛК, ВАЗ) или 1—2—4—3 (ГАЗ). В V-образных восьмицилиндровых четырехтактных двигателях шатунные шейки коленчатого вала располагаются под углом 90°, и при угле развала двигателя 90° одноименные такты будут перекрываться в левом ряду цилиндров по отношению к правому ряду на 90° или 1/4 оборота коленчатого вала (см. приложение). Эти двигатели имеют следующий порядок работы цилиндров: 1—5—4—2—6—3— 7—8  | |
